概要
SX-1X系列显示仪表是以Amel的AT89C或AT90S系列单片机为多功能系列仪表。配用有标准信号或非标准信号输出的液位、温度、压力、流量变送器,在多种通用及软件的支持下，能对这些参数进行测量、运算、显示、报警。应用于生物化工、石油、治金、轻工、电力、食品、医药等部门。
SX-1X系列显示仪表的主要特点:显示方式多种多样。有单、双数字显示、单、双光柱显示、三光柱显示及单光柱数字、双光柱+数字显示等。
显示内容灵活。如对液位测量时，既可以百分比显示，也可直接显示被测液位的高度或容星、重量等。在双回路输入型仪表中，能对两路输入参数进行运算，并对运算结粜进行显ボ、控制。可用于需对位差、温差及其它更为复杂的控制之中。
支持多机网络通讯，有RS-232、RS-422、RS-485等多种通讯协议供用户选择可实现多台仪表与一台(或)多台计算机或编程器通讯参数设定使用串行 EPROM存储信息,断电后数据保存(40年以上)，具有可修改、不丢失。直观、方便的特点。在有光柱显示的仪表中，设定参数以游标方式显示。有多种标准模拟暈输出可供选择，其报警输出有上下限第一根警、第二报警(越位报警)等。有交流220V、直流24V两种供电方式，以及有无直流24V馈电输出等型号以供用户选择。
有二种外形尺寸(160x80、80×160、96×96)以供用户选择。
有迁移功能。我厂生产的UQK-92系列、BP-800系列等以及其它的传感器、变送器等均可与SX-1X系列显示仪表配套使用。
1、单回路输入型单回路输入型按显示方式分，有单光柱显示(SX-11A)型、单数字显示(SX-11B)型光柱+数字显示(SX-11C)型等3种。
2、双回路输入型双回路输入型按显示方式分，有下面3种
（一）双路单显(SX-ISA/ISB/ISC)
有单光柱、单数字及数字+光柱三种显示方式
该类仪表能对输入量A和输入量B进行运算，并对运算结果(A&B)进行显示、控制。通过仪表面板上的按键可选择显示的内容为A、或B或A&B。
（二）双路双显
SX-12D/12E/I2F型
有双光柱、双数字及双光柱+数字三种显示方式能对两路输入量分别进行显示、控制。
SX-1SD/ISE型有双光柱、双数字二种显示方式。
为运算型，同双路单显，但能同时选择显示两种信号
（三）双路三显(SX- ISF/ISG)
有双光柱+数字、三光柱二种显示方式。
为运算型，同双路单显，A、B、及A&B能同时显示

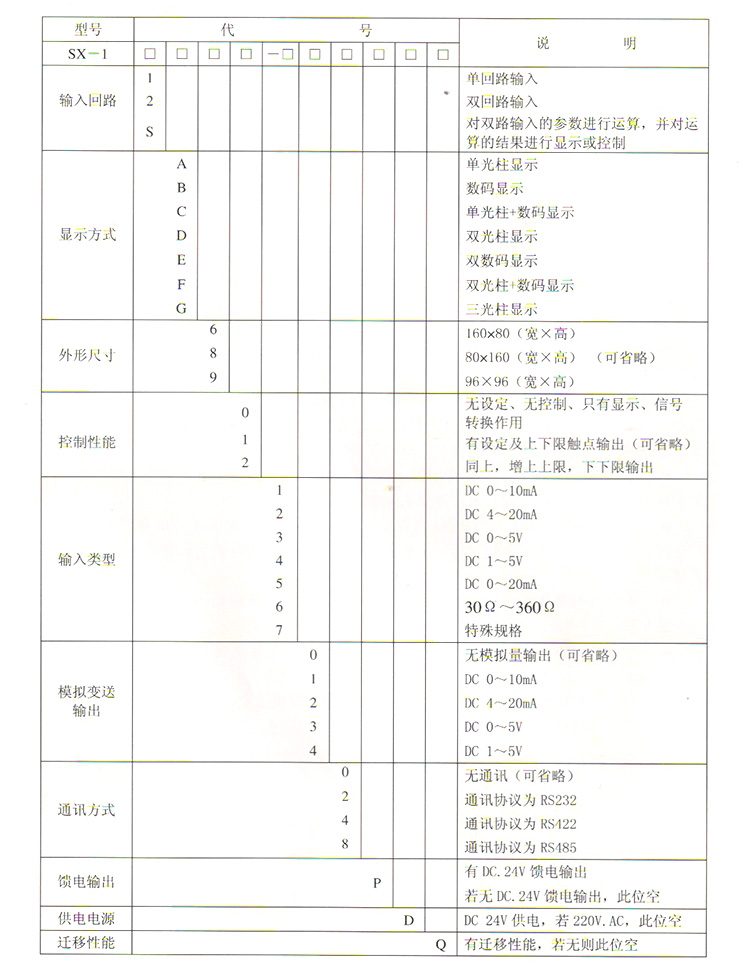

3、型号的选用参见表11-1
主要技术性能
1. 输入回路及信号
见型号表
2. 测量精度
±0.2%FS
3. 显示
显示方式
见型号表“显示方式”栏
光柱显示
线数：101线
精度：±0.25线
数字显示
位数：4位
精度：±0.25字
4.采样速率
100次/秒
5.控制方式
设定上下限(包括上上限、下下限)由面板上的触摸按健数字设定(数字型)或由面板上的光柱游标设定(光柱型)
报警输出继电器触点输出,LED指示
触点容量220VAC5A30VDC5A
触点形式常开
6.模拟变送输出
DC 0-10MA负载电阻0~5009
DC4~20mA负载电阻0~30092
DC 0-5V负载电阻250KΩ
DC I<-5V负载电阻250K2
DC 0--20MA负载电阻0~3002
7.通讯输出
通讯方式RS-232,RS422、RS485
波特率300~9600bp/s(内部参数设定)
8.馈电输出
DC 24V 负载≤30mA
9.工作条件
环境温度0~+40°℃
相对湿度<85%
工作电源：220VAC±15%
频率50Hz±5%或DC.24V±2V
工作方式：连续工作
10.电源功耗
11.安装方式盘装
12.重量约0.65k
13.外形尺寸(宽×高×深)
8型:80×160×110mm(宽×高×深)
6型:160×80×110mm(宽×高×深)
9型:96×96×120mm(宽×高×深)
14.开孔尺寸(宽×高×深)8型:75+1×150+1mm2(宽×高)
订货须知
1.必须写明型号、规格及数量。
2.若数字显示型仪表,需注明显示内容,若无要求,按百分比(%)发货。
3.若需对双输入信号的运算结果进行显示或控制的,需提供运算公式:若无公式,则应提供经验数据。
4.有信号迁移要求的,应提供相应迁移数据。
5.本厂接受用户特殊规格订货
附图表

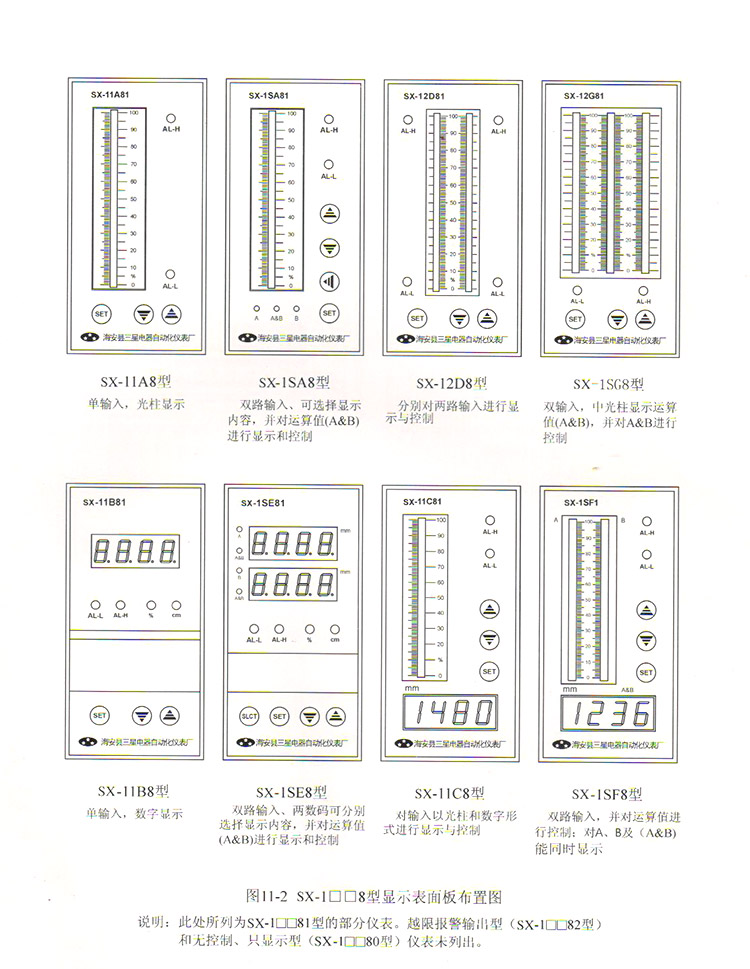

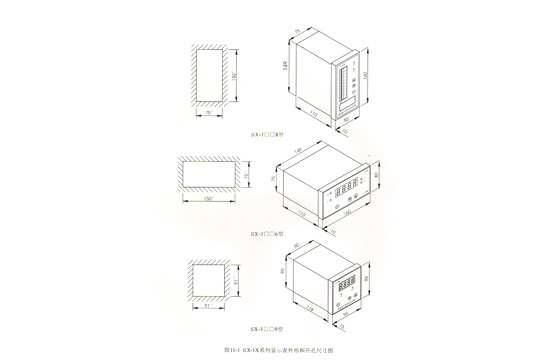

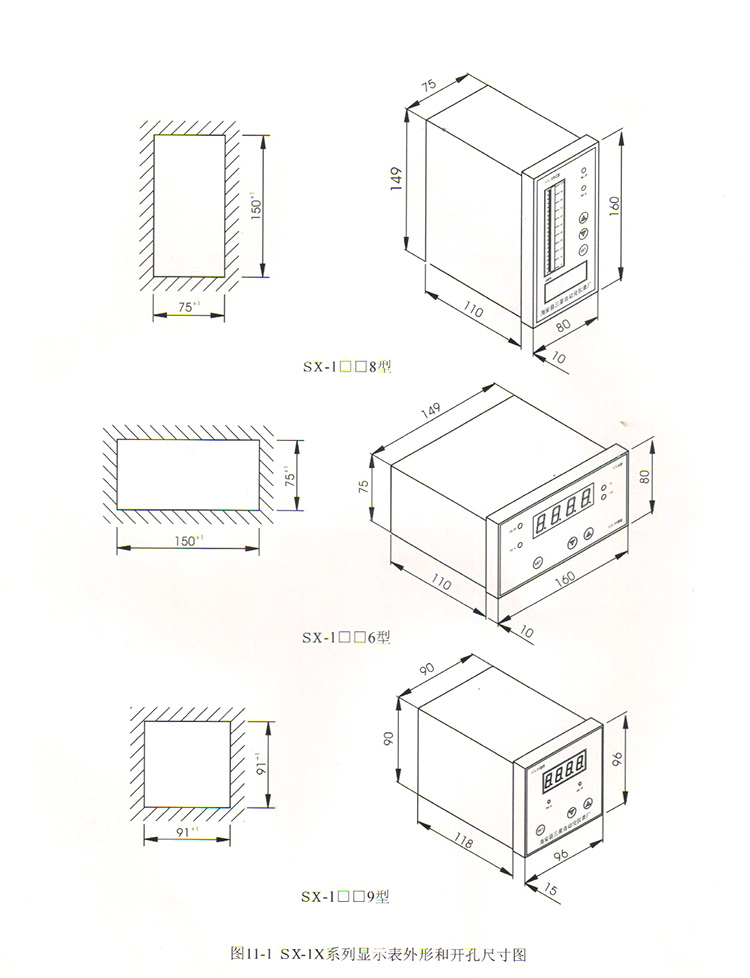

图11-1显示表外形和开孔尺寸图图11-2外形为80×160(8型)的显示表面板布置图(竖式)

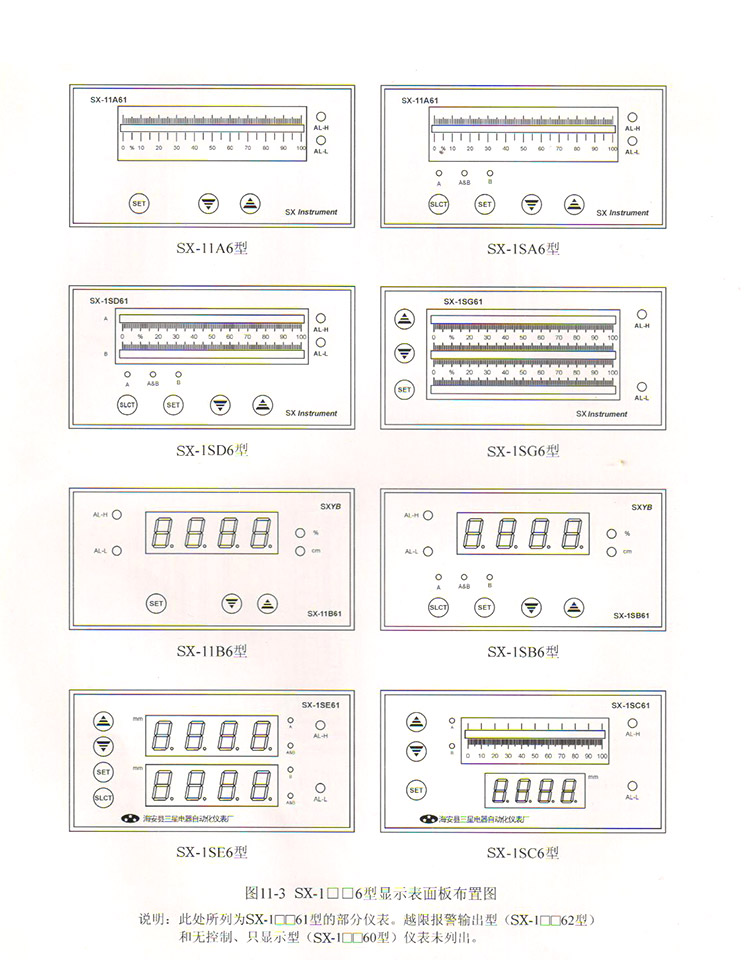

图11-3外形为160×80(6型)的显示表面板布置图(横式)

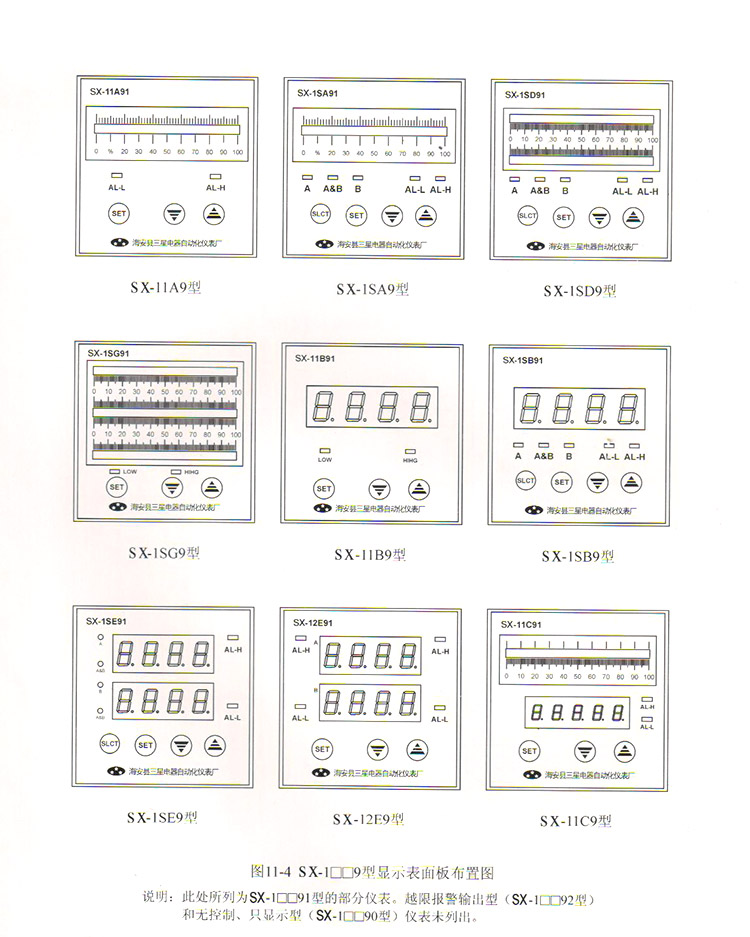

图11-4外形为96×96(9型)的显示表面板布置图

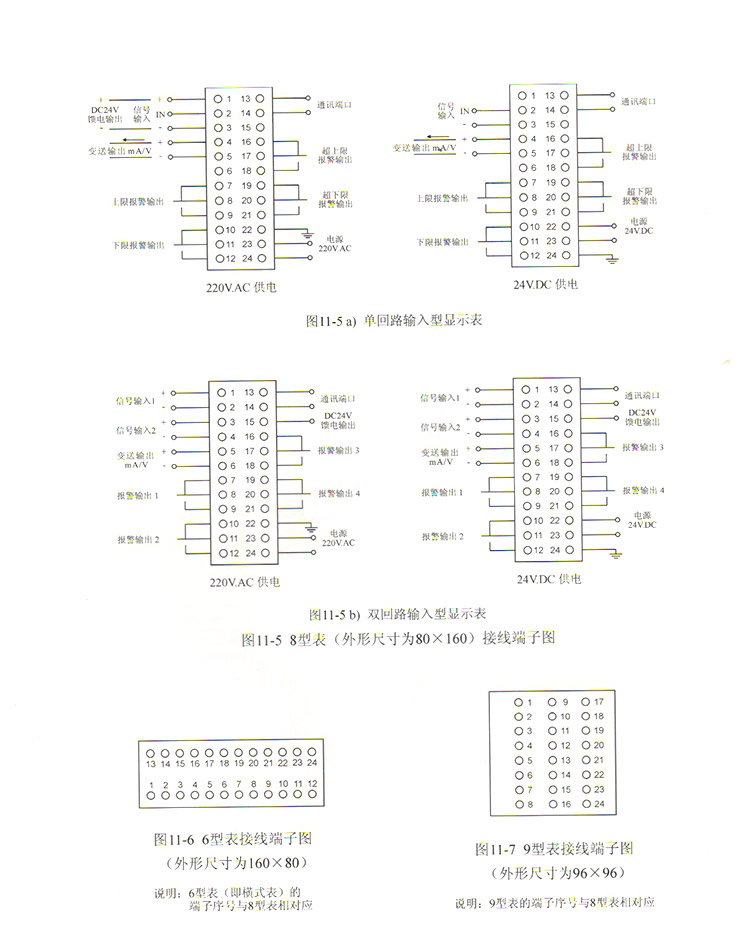

图11-5外形为8型的仪表端子接线图
图11-6外形为6型的仪表端子接线图
图11-7外形为9型的仪表端子接线图
