概述

      XM96系列照明配电箱用于高层建筑、工业厂房、住宅、公寓、科研试验楼、交通、电讯、娱乐中心等所。该系列产品集装饰与实用性于一体。可用于单相或三相的交流电源的照明线路上。该系列产品箱体采用冷轧薄钢板制成，经喷塑防腐处理。分路开关选用C45、C45N小型断路保抑器,具有体积小、分断能力高(6000A)等优点。

型号

主要技术性能

      额定工作电源：220V或380V，50Hz额定工作电流：总输入电流不超过100A

      单回路输出电流：不超过60A

      海拔高度＜2000m

      环境温度：-5~+40℃

      相对湿度：≤90%

      工作场所：无激烈震动、颠簸、垂直倾斜度<5°的场所无爆炸危险和无腐蚀性气体的场所

订货须知

      订货时，用户提供以下各项：

      1、照明配电箱的全型号及所需台数

      型号举例：

      XRM96-60-6/0T  1台  琥珀色锤纹

      该型号为嵌墙式照明配电箱(若为悬挂式,则为XXM96-60-6/0T)1台，总额定电流为60A，配单相输出回路为6回路，不配三相输出回路，有接母线标记，箱体颜色为锤纹琥珀色

      2、提供相应开关的型号规格或线路图

      3、箱体颜色一般为浅灰色,用户如需其它颜色应注明

      4、本厂可按配电线路图为拥护制作非标配电箱

      附图表：

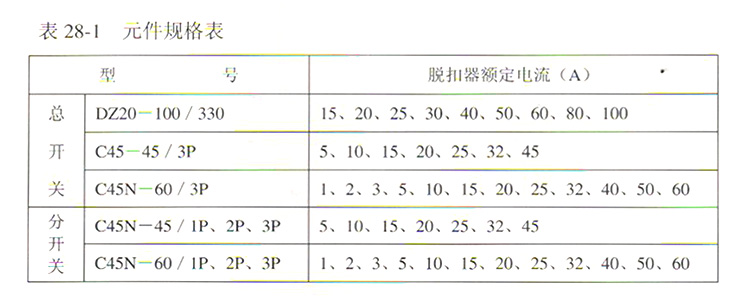

      表28-1  元件规格表

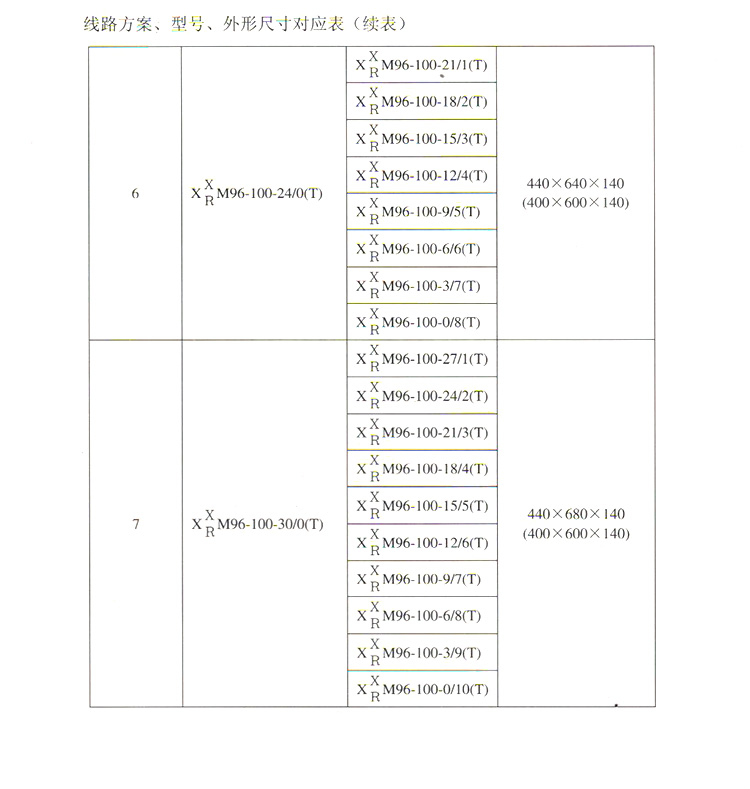

      表28-2  线路方案、型号、外形尺寸对应表

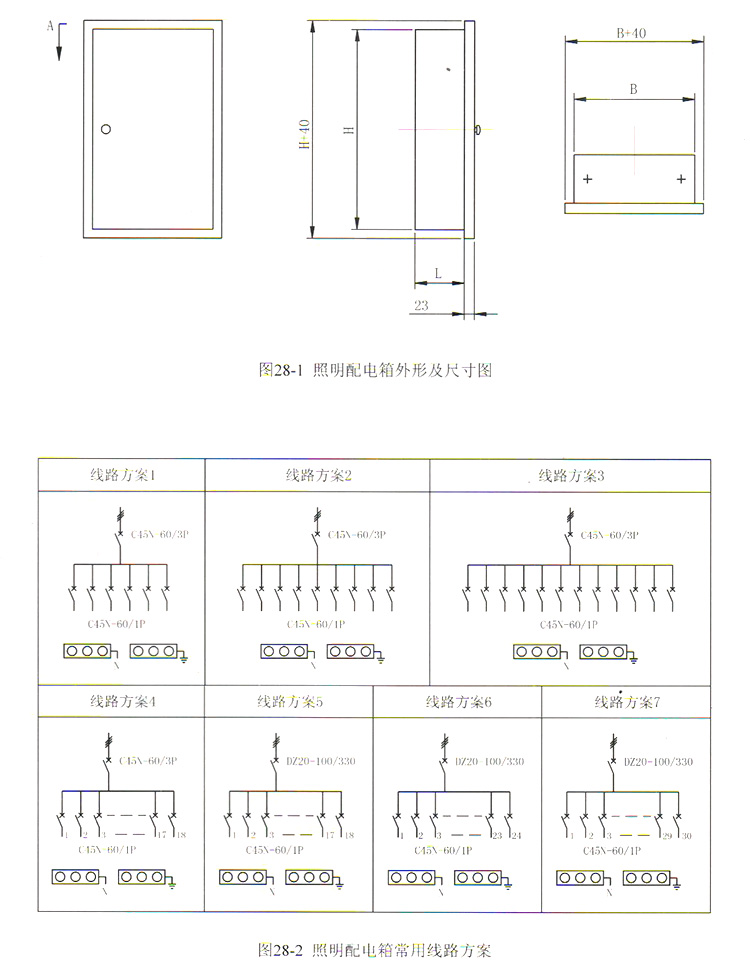

      表28-1  外形图

      表28-2  常用线路方案图
