概述UDZ-015、-02S、03S型双色电接点液位计采用红绿两组发光管在显示中模拟水(绿)与汽(红)，指示水位在容器中的位置，其中015型为中低压液位计、025型为高压液位计、035型为超高压液位计。
双色电接点液位计的优点是能适应锅炉变参数运行，在锅炉启停等变参数运行工况下，仪表均能在控制室内准确地显示水位。由于它的水位容器截面积较大、水柱的温降所引起的冷却误差远比云母(玻璃)水位计小。电接点液位计的水容器离汽鼓很近、电接点至二仪表又全是电信号传送,故本仪表不仅时延小，而且无机械传动所产生的变差和刻度误差，不需要进行误差计算和调整。不需要复杂的校验装置,使仪表检修、校验大为简化，电接点液位计构造简单、体积小，并省去了笨重的差压计、传压导管和阀门，成少了金属消耗量、减少了工人的检修劳动强度。
双色电接点液位计具有工作原理和结构简单、造价低、显示直观、判断和减少故障方便、维修量小等优点。
03型测量简根据30万kW以上电力机组工况超高压力和临界要求,对整体密封性能,结构强度等要求更高,因此本结构选择合理的材质,改变了传统的结构,增加了运行中的安全系数。同时新的结构给安装和维修带来很大方便。
本仪表主要用于监视锅炉汽包水位、高压加热器、低压加热器、除氧器、蒸发器、凝气器。直流锅炉启动分离器和双水内冷发电机水箱等水位测量和其它导电液体的液位测量，但不适用于易燃易爆介质。
电接点的测量采用交流供电方式,增加了电接点的寿命，减少了用户频繁更换电接点的烦恼。
本仪表显示器件采用Φ5高亮双色发光二极管及0.56”高亮LED数码管，具有寿命长、功耗小、光通量大、显示明亮等特点。本厂所产仪表的电子元件经过严格的工艺筛选，在正常使用条件下一年内如有质量问题，包退、包修、包换。UDZ型双色电接点液位计由一次测量筒和二次仪表组成。

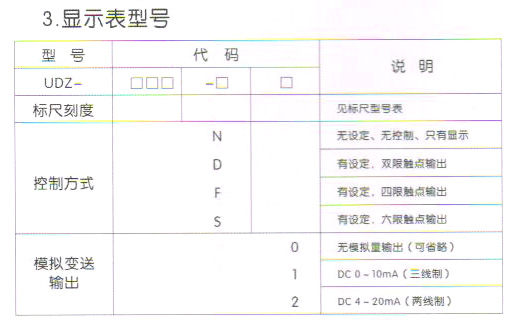

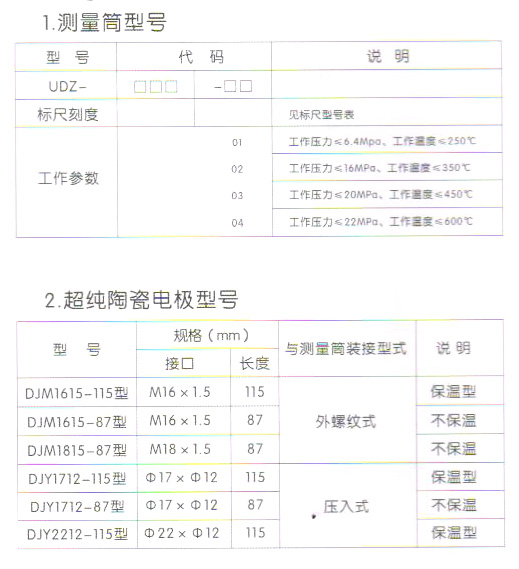

型号
主要技术性能
测量筒

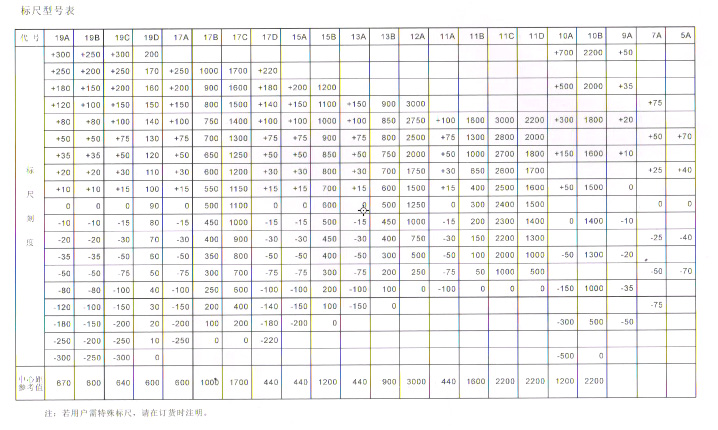

1、测试接点数5~19个电接点，详见标尺型号表，特殊型号另订
2、介质温度≤600℃，详见测量筒型号表
3、工作压力≤22MPa，详见测量筒型号表
4、工作电源交流、由二仪表(显示表)提供
5、水阻要求≤150K2，特殊要求另订
6、电极超纯陶瓷电极超纯陶瓷电极
工作温度≤372C
耐压≤21.56Mpa
绝缘性能>500MQ
显示表
1、输入点数5~19个电接点，详见标尺型号表，特殊型号另订
2、显示
四位数码与双色发光二极管同时显示数字显示
1)显示液位当前标尺内容，如显示“+300”、-100”或“1200”等
2)显示参数值及其它信息
双色发光二极管显示
以汽红水绿方式配合标尺刻度显示当前液位值
3、采样速率100次/秒
4、控制方式
设定：最多四限设定，由面板上的轻触按健数字设定。超过四限另订每路报警输出可由用户任意定义为上限或下限报警
报警输出：器触点输出,LED指示
触点容量:220V/3ADC30V/3A
触点形式:常开常闭
5、电流变送输出
DC0~10mA负载电阻0~500Q(三线制)
DC4~20mA负载电阻0~3009(二线制)
6、工作条件
环境温度0~+40℃
相对湿度＜85%
工作电源：220VAC±15%，频率50Hz±5%
工作方式:连续工作
7、电源功耗<5W
8、安装方式
盘装
9、重量
约0.65kg
10、外形尺寸
8型：80×160×110mm3(宽x高x深)
6型：160×80×110mm3(宽x高x深)
9型：96×96×120mm3(宽x高x深)
11、开孔尺寸
8型：75+1×150+1mm2(宽x高)
6型：150+1×75+1mm2(宽x高)
9型：91+1×91+1mm2(宽x高)
附图表：

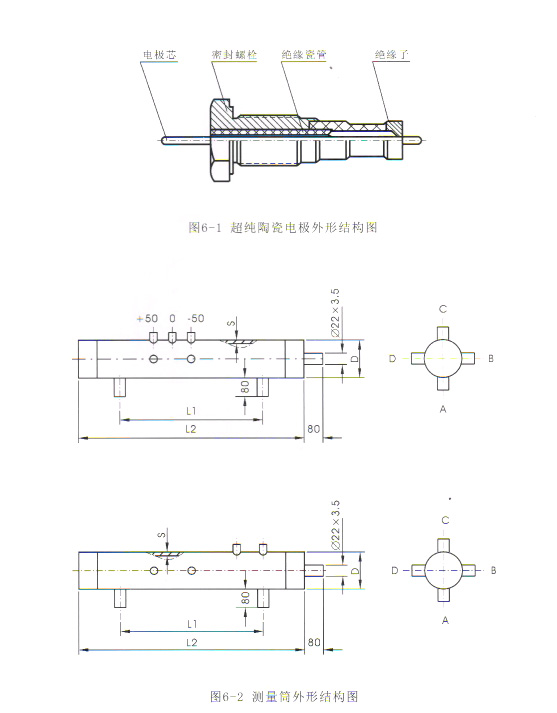

图6-1超纯陶瓷电极外形结构图
图6-2測量筒外形结构图

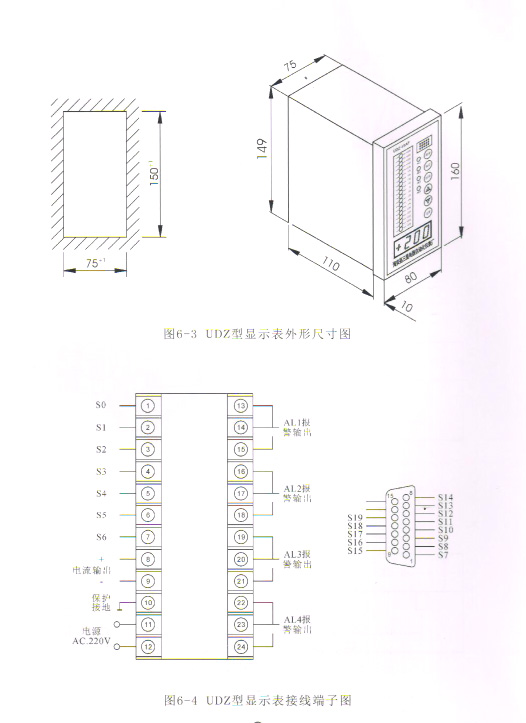

图6-3显示表外形和开孔尺寸图
图6-4显示表接线端子图

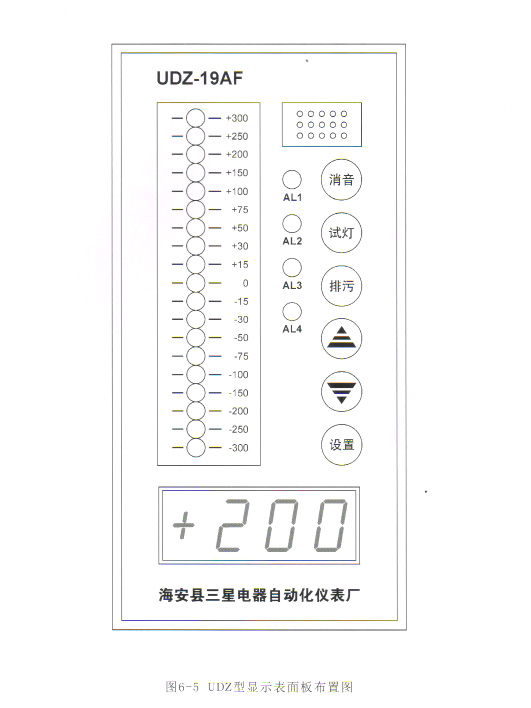

图6-5显示表面板布置图

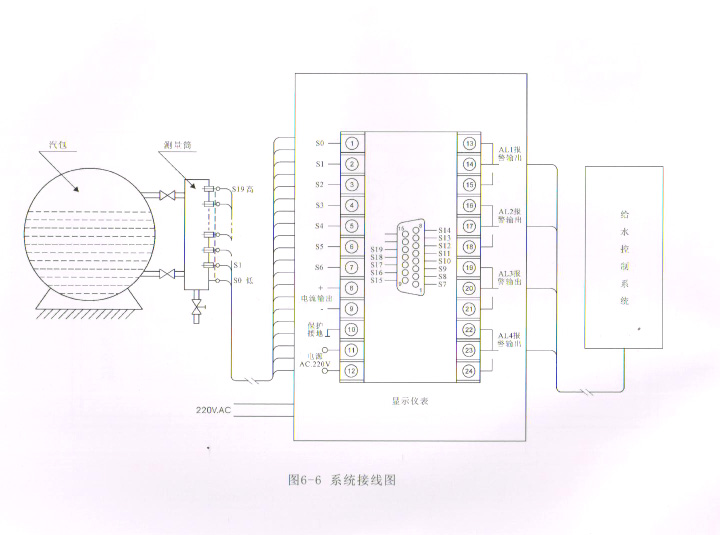

图6-6系统接线图
