FJXH 系列防丽型接线盒用于测量或控制电路中的导线、电缆的聚合与分支之间的连接。它适用于露天布置，能承受暴雨的袭击。FJXH1型为普通型,设有机械的电缆卡头，将进出电缆固定在接线合上。

      FJXH12型为密封型，设有密封式(热缩管)电缆卡头，以便将进出电缆固定在接线合上。FXEW型是在FXH1型、FJXH2型的基础上配有热电偶冷端补偿器，用于热电偶的联接处,补偿由环境温度引起的热电偶误差。本厂采用0℃补偿法，用于电、化工厂、治金厂等工业中锅炉、汽机巡检中补偿之用。

主要技术性能

      1、绝缘强度环境温度20℃±5℃，相对湿度为80%时,能承受交流电压220V50Hz的正弦波历时1分钟的耐压试验。

      2、绝缘电阻环境温度不高于35℃，相对湿度不大于85%时，导电部分与売体的绝缘电阻不低于10M

      3、防雨性能盒盖紧固后,用淋雨装置，由上而下，并与水平成45角从四周向盒体喷射，历时24小时，盒体四周内壁的试纸不允许变色。

      4、补偿器

      供电电源：220V.AC，50Hz

      变压器功率：3W

      分度号：E、T、S、J

      结构与安装见图15-1、15-2、15-3、表15-1、15-2、15-3。

      FJXH系列接线盒用1.5mm的钢板弯制、焊接而成。盒体和盒盖用螺钉紧固,结合面处有的密封结构，能承受暴雨的袭击。接线盒下方有数量的电缆卡头，以便紧固引出引入的电缆或导线。卡头的内径可以伸缩，因此一个电缆卡头能适应多种规格的电缆，如型号为KVV29、EVV21等电缆，从4芯到18芯均可适用。卡头最小内径为10mm,******内径为23mm。如果接线盒的引出或引进是导线,可将导线绑成一束便可固定，但线束的直径不得小于10mm或大于23mm。

      在安装时，接线盒底面左右两端有两个耳环,可用两只M10的螺钉固定在支架或水泥柱上。并且电缆卡头向下。

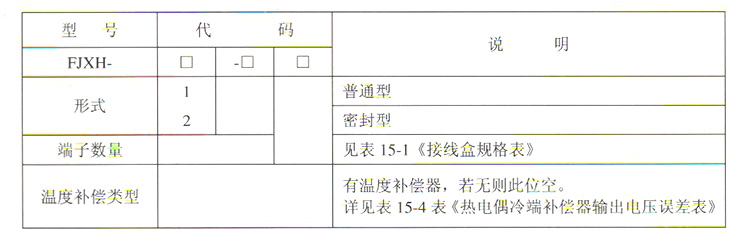

      订货须知

      1、订货时必须注明型号、规格、数量

      2、本厂接受特殊订货

      3、若需订温度补偿型,需注明热电偶分度号

      温度补偿型接线盒订货型号示例：FJXH1-12KFXH2-30E等

      附图表:

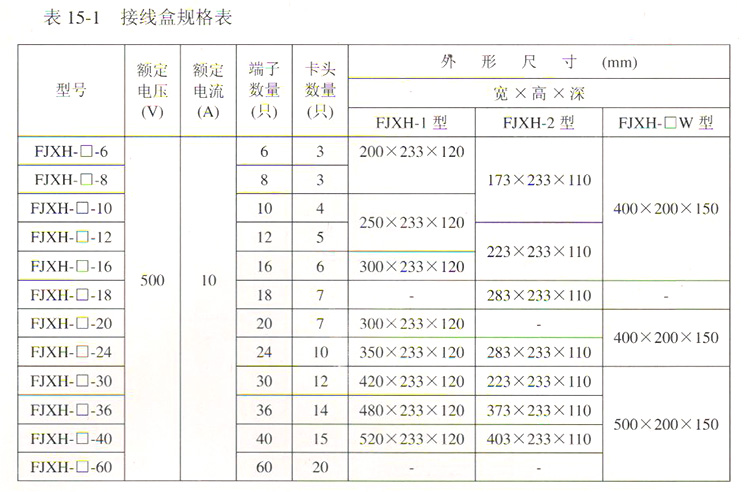

      表15-1接线盒规格表

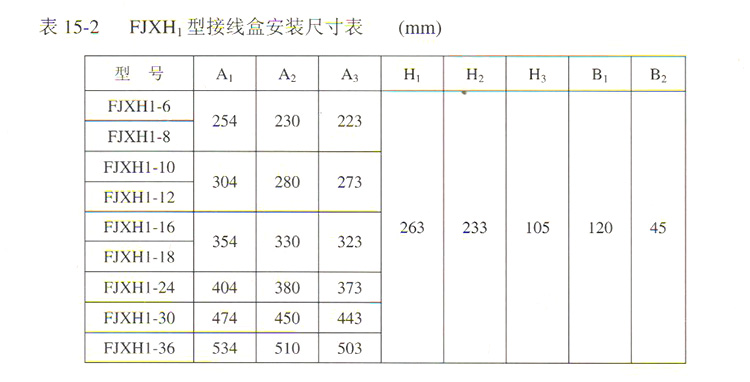

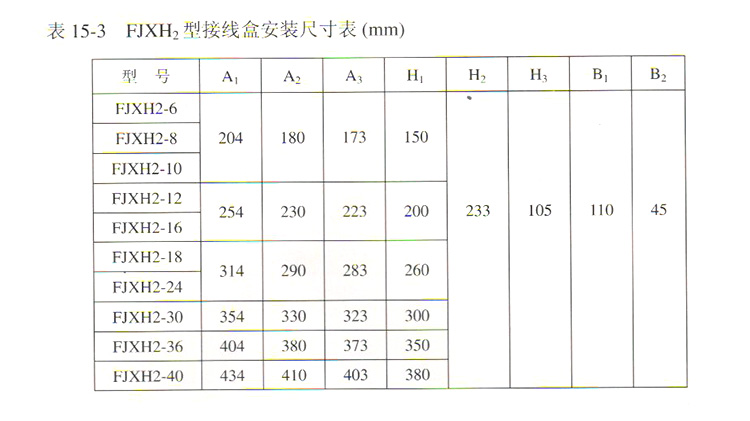

      表15-2FXH1型接线盒安装尺寸表表15-3FJXH2型接线盒安装尺寸表

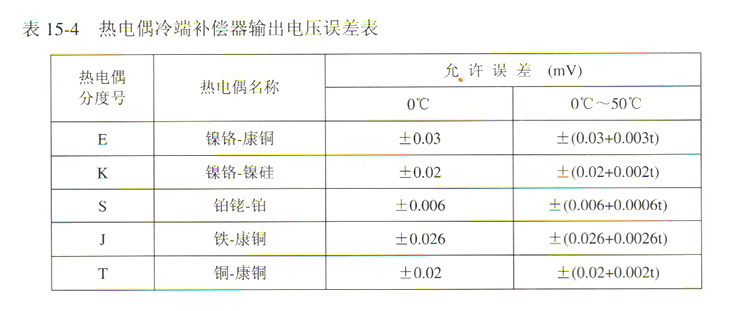

      表15-4热电偶冷端补偿器输出电压误差表

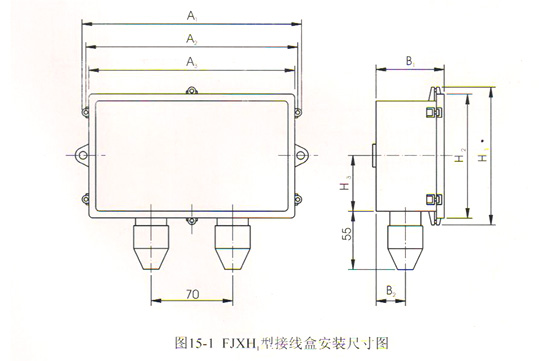

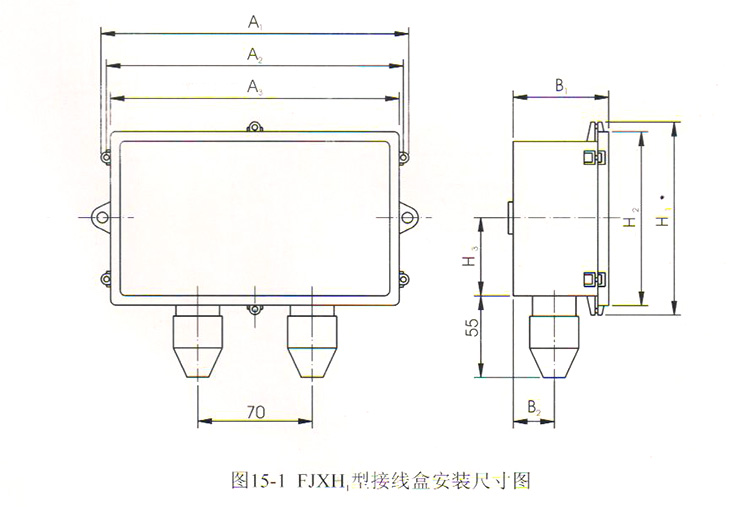

      图15-1FJXH1型接线盒安装尺寸图

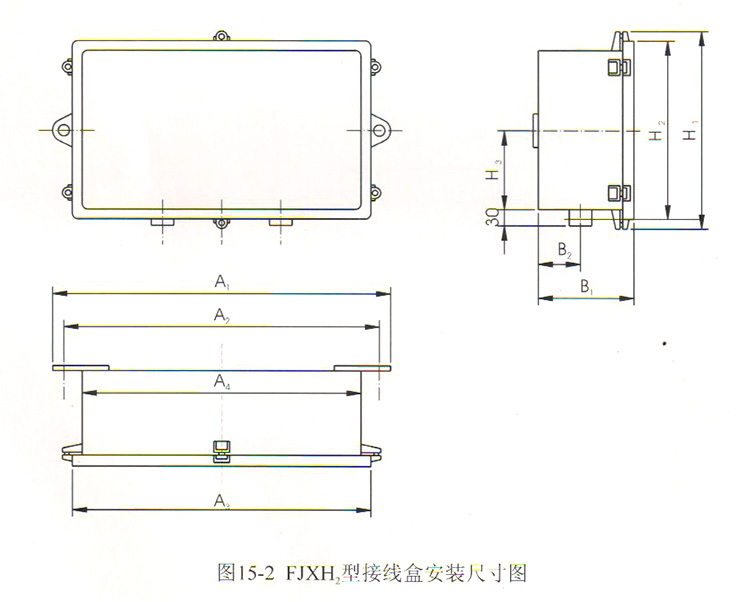

      图15-2FJXH2型接线盒安装尺寸图

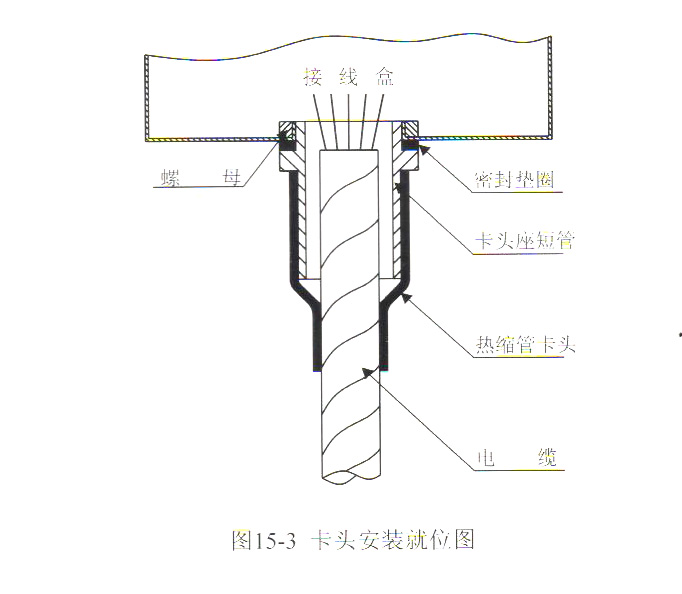

      图15-3卡头安装就位图
